OpenTSN項目開源代碼的托管與使用
發布時間：2019-07-30
一、代碼托管
OpenTSN的設計代碼和文檔已經在開源中國（OSCHINA）的代碼托管平臺碼云托管，訪問地址為https://gitee.com/opentsn/openTSN.git。FAST團隊將不斷提高代碼和文檔質量，擴充新的功能，更新OpenTSN代碼和文檔的版本。。

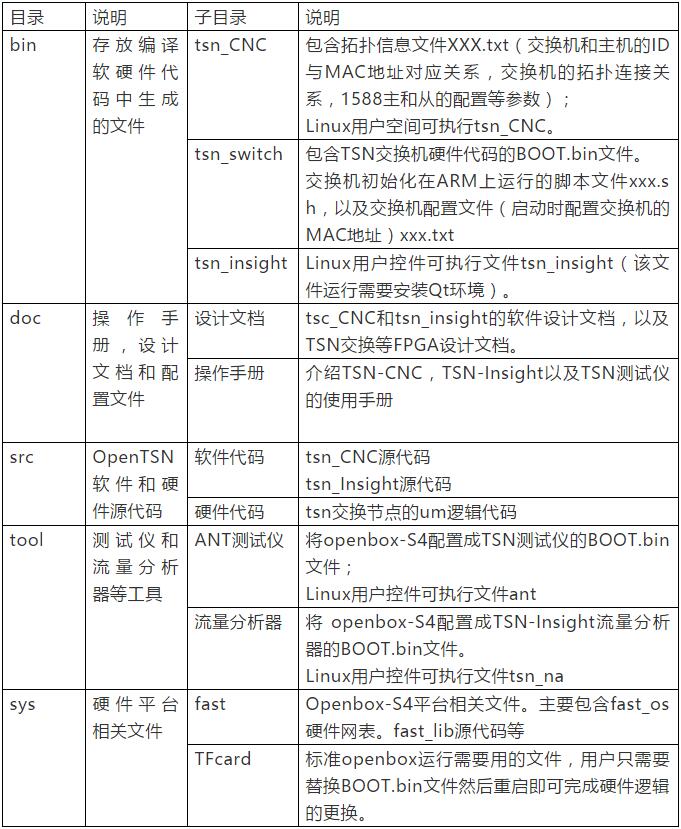

OpenTSN代碼托管的目錄如下表所示。：
說明：
（1）所有FPGA開發基于Openbox-S4平臺，如圖1所示。該平臺基于Xilinx公司Zynq7000系列FPGA設計，內嵌ARM處理器，支持4路千兆以太網數據接口及1路千兆管理以太網接口，是FAST應用開發和調試的主流平臺。
圖1 OpenTSN硬件運行平臺Openbox-S4
（2）FPGAOS是openbox-S4 FPGA中平臺相關邏輯，包括千兆接口收發，接收分組時間戳、發送PTP分組的透明時鐘更新，與ARM CPU的DMA等功能。FPGA OS為TSN邏輯開發提供的接口符合FAST UM規范。
（3）Boot.bin是openbox-S4工作在PL（FPGA邏輯）+PS（ARM+操作系統）模式必須的文件，主要包含F(xiàn)PGA配置的.bit文件，ARM啟動需要的boot文件等。Openbox-s4平臺加載不同的boot.bin文件實現不同的功能（TSN交換機、測試儀、流量分析儀和網關等）。
（4）TFcard是Openbox-S4的“內嵌硬盤”，用于保存Boot.bin文件，以及ARM CPU的操作系統內核鏡像以及應用程序（FAST APP）代碼。OpenTSN環境中所有openbox-S4上都需要包含TFcard目錄中得內容。
（5）敏捷網絡測試儀（ANT）也是基于FAST架構在Openbox-s4上實現的開源項目，源代碼可在github上獲得（https://github.com/fast-codesign）。
二、代碼使用許可
OpenTSN項目采用較為寬松的許可（license），主要體現在兩方面。一是允許第三方在學術研究的實驗中直接或間接使用OpenTSN代碼，建議（但不強求）使用方在學術論文中聲明并引用FAST和OpenTSN相關工作；二是允許第三方在商業產品中使用OpenTSN代碼，但未經許可不得使用FAST和OpenTSN進行產品宣傳和市場推廣，但FAST團隊不對OpenTSN代碼和文檔的質量承擔任何責任。
